Боковое или нижнее подключение: как выбрать вариант под ваши условия

Выбор между боковым и нижним подключением радиатора кажется мелочью, пока не наступает момент установки. От этого решения зависит не только внешний вид помещения, но и эффективность отопления, удобство обслуживания и сложность монтажа. В статье подробно разберем, чем отличаются варианты подсоединения, какие параметры нужно учитывать и какие ошибки чаще всего допускают при выборе. Поделюсь и реальной практикой — что помогло в проектах, а что пришлось переделывать.

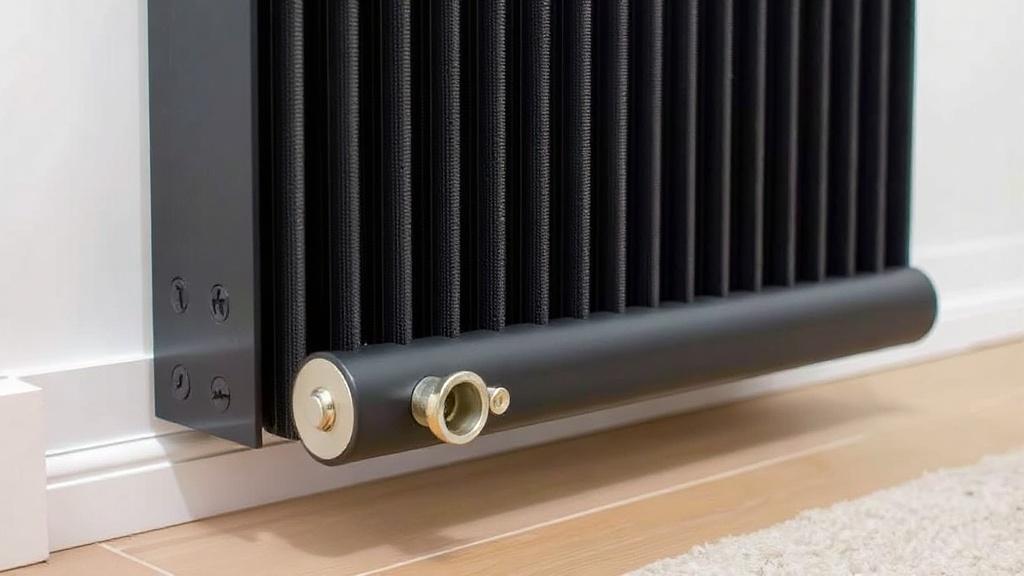

Что такое боковое и нижнее подключение радиатора

Боковое подключение подразумевает подсоединение подачи и обратки к торцам прибора, обычно слева и справа. Такое расположение клапанов исторически распространено и хорошо видно на большинстве старых и новых моделей радиаторов. Нижнее подключение означает, что трубы заходят под прибор и соединяются с коллекторами внизу; внешне это выглядит аккуратно — коммуникации скрыты. Оба способа передают тепло от котла в помещение, но делают это с разной гидравликой и разной степенью удобства обслуживания.

Важно различать не только направление ввода труб, но и внутреннюю компоновку радиатора: у приборов с нижними входами внутри обычно предусмотрены коллекторные каналы, распределяющие поток. У отдельных биметаллических и алюминиевых радиаторов нижнее подключение может быть реализовано через переходники. При выборе учитывают тип отопительной системы, высоту и расположение пола и желаемый эстетический результат.

Как тип подключения влияет на работу системы

От способа подсоединения зависит гидравлическое сопротивление контура и, соответственно, скорость циркуляции теплоносителя. Боковое подключение при прямом проходе потока через верхние и нижние каналы обеспечивает более равномерное наполнение секций при естественной циркуляции. Нижнее подключение требует грамотной внутренней разводки, иначе часть секций может оказаться недостаточно прогретой при большом числе секций.

Еще одно влияние касается балансировки системы. При боковом подключении балансировочные вентили располагаются на видном месте и ими проще управлять. Если трубы скрыты в полу или стене и применяется нижний ввод, доступ к регулировкам усложняется, потребуется предусмотреть выносные термостатические головки или разводку с отсечными вентилями. Неправильно выполненная балансировка ведет к перегреву одних приборов и недогреву других.

Плюсы и минусы бокового подключения

Среди преимуществ бокового варианта — простота монтажа и эффективность при разных схемах разводки. Подсоединение к торцам удобно при ремонте: доступ к вентилям и воздухоотводчикам открыт, замену или регулировку можно выполнить быстро. Такой способ хорошо работает в системах с верхней разводкой и при использовании радиаторов большой высоты.

К недостаткам стоит отнести видимость труб и фитингов, что портит минималистичный интерьер. Кроме того, при скрытой разводке стеновой боковой ввод иногда требует штробления, и это сказывается на трудоемкости работ. В многосекционных приборах без внутренней оптимизации возможна неоднородность прогрева по высоте, если подача и обратка сильно удалены друг от друга.

Плюсы и минусы нижнего подключения

Главное достоинство нижнего подключения — аккуратный внешний вид: трубы не бросаются в глаза, особенно в современных интерьерах с дизайном «чистая стена». Это решение удобно в квартирах с стяжкой и скрытой разводкой труб в полу. Нередко именно эстетика становится решающим фактором для заказчика при выборе такого варианта.

Среди минусов — более сложный монтаж и возможная потеря эффективности при неправильной внутренней конфигурации радиатора. Если производитель не предусмотрел качественное распределение потока внутри прибора, крайние секции будут прогреваться хуже. Еще один момент — доступность к запорной арматуре: при установке нижних вентилей их потребуется прятать под декоративные крышки или делать выводы наружу для обслуживания.

Типы радиаторов и совместимость с подключениями

Разные конструкции радиаторов по-разному реагируют на способ подсоединения. Чугунные секционные приборы традиционно рассчитаны на боковой ввод, хотя есть специальные переходники для нижней подводки. Пластинчатые стальные радиаторы часто имеют как боковые, так и нижние патрубки, что делает их универсальными. Биметаллические и алюминиевые модели нередко проектируются с колонками и внутренними каналами, рассчитанными на выбранный тип подключения.

При выборе важно смотреть документацию производителя. Там указывают допустимые варианты ввода, расстояния до стены, местоположение креплений и рекомендуемые переходники. Если планируется смена типа подключения при замене радиаторов в старой системе, стоит оценить, насколько совместимы существующие узлы и не потребуются ли дополнительные переделки разводки.

Таблица: совместимость радиаторов и способов подсоединения

Ниже приведена упрощенная таблица, помогающая быстро сориентироваться в совместимости основных типов радиаторов с двумя способами подсоединения.

Особенности монтажа и необходимые элементы

Монтаж начинается с выбора запорной арматуры: краны Маевского, термостатические головки, шаровые краны и коллекторы. Для боковой подводки чаще используются прямые запорные краны с возможностью регулировки потока. При нижнем вводе применяют либо угловые краны, либо специальные нижние коллекторы, которые обеспечивают распределение теплоносителя по секциям.

Также потребуется учитывать уплотнения, резьбовые переходники и прокладки, чтобы избежать протечек при эксплуатации. При скрытой разводке стоит выбирать более надежные решения и оставлять ревизионные лючки в местах, где может потребоваться обслуживание. Неправильный выбор фитингов увеличивает риск образования шумов в системе и снижает срок службы соединений.

Список основных элементов для монтажа

Ниже короткий перечень, который пригодится при подготовке к установке радиатора с любым способом ввода.

• Запорная арматура (шаровые краны, краны-буксы)
• Термостатические клапаны и головки
• Воздухоотводчики и заглушки
• Переходники и ревизионные элементы
• Крепления и кронштейны для радиаторов

Гидравлика, теплоотдача и балансировка

Балансировка системы — ключ к равномерному отоплению. Если подключение вызывает большие гидравлические потери, циркуляция ослабнет, и радиаторы будут греть хуже. Боковый ввод обычно даёт более предсказуемые гидравлические характеристики, особенно в однотрубных системах. Нижняя подводка способна увеличить сопротивление, если внутри радиатора поток распределяется неэффективно.

Теплоотдача радиатора определяется площадью поверхности, теплопроводностью материала и температурным напором между подачей и обраткой. Способ подключения сам по себе не повышает максимальную тепловую мощность прибора, но влияет на фактическую отдачу в условиях реальной установки. При проектировании системы важно учитывать перепад давления, длину трубопроводов и необходимость установки балансировочных вентилей.

Эстетика, пространство и практичность

В жилых помещениях эстетика часто решает выбор. Нижняя подводка скрывает трубы и делает интерьер чище, особенно когда радиатор располагается под окном. При боковом варианте трубопровод может стать дизайнерским акцентом или, напротив, вызвать необходимость маскировки с помощью декоративных коробов. В любом случае нужно думать о сочетании стиля и удобства обслуживания.

Еще один параметр — пространство возле радиатора. Если пол под ним поднят или установлен тёплый пол, нижний ввод требует дополнительных расчетов высоты и утепления. Боковой ввод чаще оставляет запас для чистки и конвекции, что важно для мебели, расположенной рядом с прибором. В узких коридорах видимые трубы могут мешать, поэтому нижняя подводка там будет предпочтительнее.

Когда лучше выбирать боковое подключение

Боковой ввод имеет смысл при реконструкции старых систем, где разводка уже рассчитана под торцевые патрубки. Это экономит время и деньги на дополнительные переделки. Также он оправдан в системах с высокой потребностью в регулировке и частой эксплуатационной настройке, так как доступ к вентилям проще. Для массивных чугунных радиаторов боковой ввод зачастую единственный практичный вариант.

Еще одно оправданное применение — помещения с частым обслуживанием, например коммунальные помещения, мастерские или офисы с техническим контролем. В таких местах важнее функциональность, чем невидимость труб. Если в проекте нет строгих требований по дизайну, боковой ввод часто оптимальнее по соотношению цена-качество.

Когда лучше выбирать нижнее подключение

Нижняя подводка будет верным выбором в современных интерьерах, где важно скрыть инженерные сети. Это стандарт для новых жилых комплексов с теплоизоляцией подоконников и встроенными корпусами для радиаторов. Также такой ввод удобен в низкопрофильных радиаторах, где боковые патрубки просто не предусмотрены. Когда проект требует минимального вмешательства в интерьер, лучше планировать трубы в полу и предусмотреть нижний ввод.

Нижний вариант особенно популярен при монтаже в спальнях и гостиных, где дизайнеры стремятся к чистоте линий. Его стоит выбирать, если проводка труб уже заложена в стяжку или планируется скрытая разводка в стенах. Помните, что для правильной работы может потребоваться использование коллекторов и выносных кранов для удобного обслуживания.

Распространенные ошибки и как их избежать

Одна из частых ошибок — выбор подключения по принципу «нравится визуально» без проверки гидравлической совместимости. Это приводит к неравномерному прогреву и необходимости переделок. Еще одна распространенная проблема — отсутствие ревизионного доступа при скрытой нижней подводке. Без возможности обслужить вентиль или воздухоотводчик ремонт становится дорогим и трудоемким.

Также встречается неправильный подбор фитингов и переходников: например, попытка подключить старый чугунный радиатор к современной системе нижней разводки без переходников приводит к протечкам. Чтобы избежать таких ошибок, нужно сверять технические параметры радиатора и проект разводки, а при сомнении привлекать специалиста на этапе планирования. Я всегда рекомендую составлять список критичных точек доступа и согласовывать их с монтажниками.

Практические примеры из собственной работы

В одном из моих проектов в квартире старого фонда стояла задача заменить чугунные батареи на современные стальные приборы и скрыть часть труб. Приступая к работе, мы согласовали переходники для нижней подводки и сделали ревизионные лючки в подоконниках. В итоге визуально интерьер стал чище, и при этом удалось сохранить удобство обслуживания за счет выносных кранов.

Другой случай — частный дом с длинной однотрубной магистралью. Попытка установить нижний ввод на все радиаторы привела к тому, что приборы в середине сети прогревались хуже. Пришлось возвращаться к частичной перекоммутации и установке балансировочных вентилей. Это научило меня заранее проговаривать гидравлические последствия с проектировщиками и не делать выбор только по внешнему виду.

Как проверять и тестировать после монтажа

После установки важно провести опрессовку системы и проверить отсутствие протечек при рабочем давлении. Затем выполняют регулировку балансировочных вентилей и измеряют температуру на входе и выходе каждого радиатора. При нижней подводке стоит проверить равномерность прогрева по всей высоте и убедиться в отсутствии холодных зон в крайних секциях.

Еще одна полезная проверка — работа термостатических головок и их адекватная реакция на изменение температуры в комнате. Если регулировка осуществляется сложно или прибор реагирует с задержкой, возможно, причина — слишком длинные участки трубопровода или неправильно подобранный диаметр. В таких случаях коррекция схемы и установка дополнительных балансировочных элементов решают проблему.

Сравнение по ключевым критериям

Ниже коротко сравним основные параметры двух вариантов, чтобы наглядно оценить компромиссы при выборе. Это поможет сократить количество догадок и формализовать требования к проекту. Сравнение опирается на практические наблюдения и типичные требования в жилых и коммерческих проектах.

• Эстетика: нижний ввод предпочтительнее для минималистичных интерьеров.
• Монтаж: боковое подключение проще и дешевле при реконструкции.
• Гидравлика: боковой ввод дает более предсказуемые характеристики в большинстве случаев.
• Обслуживание: боковой ввод облегчает доступ к вентилям и воздухоотводчикам.
• Совместимость: зависит от типа радиатора и наличия переходников.

Контрольный список перед покупкой и монтажом

Прежде чем заказать радиаторы и трубы, пройдитесь по простому чек-листу. Это экономит время и снижает шанс переделок в процессе установки. Включите в список как технические параметры, так и вопросы эстетики и доступа для обслуживания.

• Проверить совместимость радиатора с выбранным способом ввода.
• Согласовать расположение вентилей и ревизионных лючков.
• Учесть высоту установки и возможные конфликты с мебели.
• Подобрать фитинги и переходники по материалу и диаметру труб.
• Напланировать балансировочные и запорные элементы.

Стоимость и сроки работ

Стоимость установки зависит от сложности разводки, необходимости штробления стен или вскрытия стяжки и от числа переходников и коллекторов. Обычно монтаж с боковой подводкой обходится дешевле при реконструкции, поскольку не требует дополнительных проходов в полу. Скрытая нижняя подводка часто требует больше времени и материалов, особенно если нужно выносное обслуживание или ревизионные лючки.

Сроки работ различаются: стандартная замена радиатора с боковым вводом занимает пару часов, а комплексная работа с переносом подводки в пол может растянуться на несколько дней из-за высыхания стяжки и проверки на герметичность. Рекомендую заранее закладывать в смету непредвиденные расходы на дополнительные фитинги и возможные переделки.

Полезные советы при выборе

Если вы не уверены в гидравлике системы, выбирайте универсальные радиаторы, допускающие оба типа подводки. Это даёт свободу при монтаже и снижает риск несовместимости. Всегда смотрите на инструкцию производителя и уточняйте допустимые варианты подключения у поставщика. Документация часто содержит нюансы, о которых монтажник может не знать.

Не пренебрегайте ревизионными окнами и выносными кранами при скрытой подводке. Эти мелочи значительно облегчат обслуживание и потенциальный ремонт. Если работаете с подрядчиком, попросите протокол испытаний системы и акт о проверке на герметичность — это убережет от споров при обнаружении проблем позже.

Как принять окончательное решение

Сделать выбор между боковым и нижним вводом стоит, взвесив три группы факторов: технические (гидравлика и совместимость), эксплуатационные (обслуживание и доступ) и эстетические (внешний вид и дизайн). Иногда решение очевидно: при реконструкции экономичнее оставить боковую разводку, в новых проектах чаще выбирают нижнюю для чистоты линий. Главное — согласовать ожидания с реальными возможностями системы.

Личный совет: не ориентируйтесь только на одну характеристику. В моих проектах лучше всего работают решения, в которых эстетика не противоречит гидравлическим требованиям. Предусмотрите запас на балласт и доступ к критичным узлам — это уменьшит количество переделок и устранит лишние траты времени и денег. Взвешенный подход и проверка на этапе проектирования уберегут от многих проблем в будущем.
